Plötsliga ryck, vibrationer eller tjutande ljud vid svängning är igenkännbara problem för många grävmaskinister, kranförare, truckförare och plattformsoperatörer. Dessa symptom beror ofta på den så kallade stick-slip-effekten – en ryckig rörelse som uppstår i roterande leder när friktionen varierar.

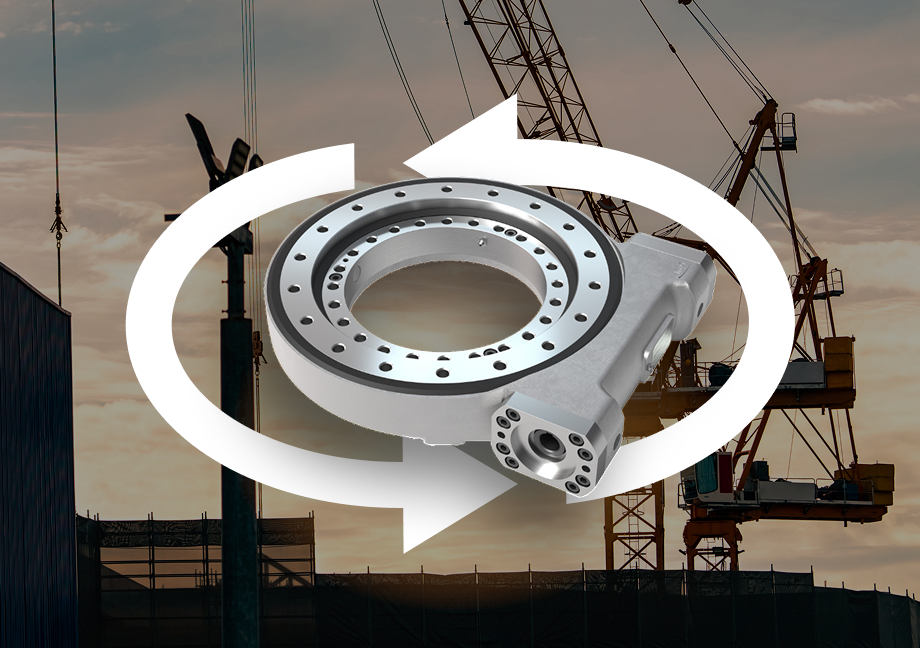

I denna artikel förklarar vi vad stick-slip-effekten är, vilka negativa konsekvenser den har för maskiners funktion, livslängd, kontroll och säkerhet, samt hur problemet tekniskt kan motverkas. Särskilt fokuserar vi på hur högkvalitativa Slew Drives kan eliminera stick-slip och ge smidigare, säkrare rotation
Förklaring av stick-slip-effekten
Stick-slip-effekten är en typ av oregelbunden rörelse som uppstår när två ytor glider mot varandra under varierande friktion. Rörelsen blir inte jämn, utan sker ryckvis med omväxlande fastlåsning (“stick”) och glid (“slip”). Det märks till exempel som ett gällt gnisslande ljud följt av vibrationer och tvära stopp när man roterar en bom eller överbyggnad. Fenomenet uppstår i regel när den statiska friktionen är högre än den dynamiska friktionen. Komponenterna “hugger fast” tills tillräckligt vridmoment byggs upp för att övervinna friktionen, varpå rörelsen plötsligt släpper och accelererar. Ofta överskrider då rörelsen det avsedda, och systemet bromsas åter av ökad friktion – cykeln upprepar sig som en serie av stick-slip-ryck.
Orsaken till stick-slip i stora roterande maskiner ligger både i fysiken och i konstruktionen. Dels har tunga hydrauliska system och stålstrukturer en viss elasticitet: när man börjar svänga “fjädras” systemet upp av vridmomentet. När statisk friktion till slut övervinns, frigör den lagrade elastiska energin rörelsen så att den ”hoppar till” för långt innan friktionen bromsar igen. Dels kan själva svängdrivningen (slew drive) vara utformad på ett sätt som gör stick-slip mer troligt.
I praktiken ser man ofta stick-slip om svängenheten har låg verkningsgrad (under ~50 %), vilket kan bero på allt från ogynnsam gängvinkel i snäckväxeln, olämpligt smörjmedel, olikartade material i kontakt, till bristande ytfinish eller tillverkningstoleranser. Med andra ord är stick-slip-effekten i grunden ett friktionsproblem – ofta förvärrat av brister i design eller tillverkning av svängmekanismen.
Påverkan på maskinens funktion, livslängd och säkerhet

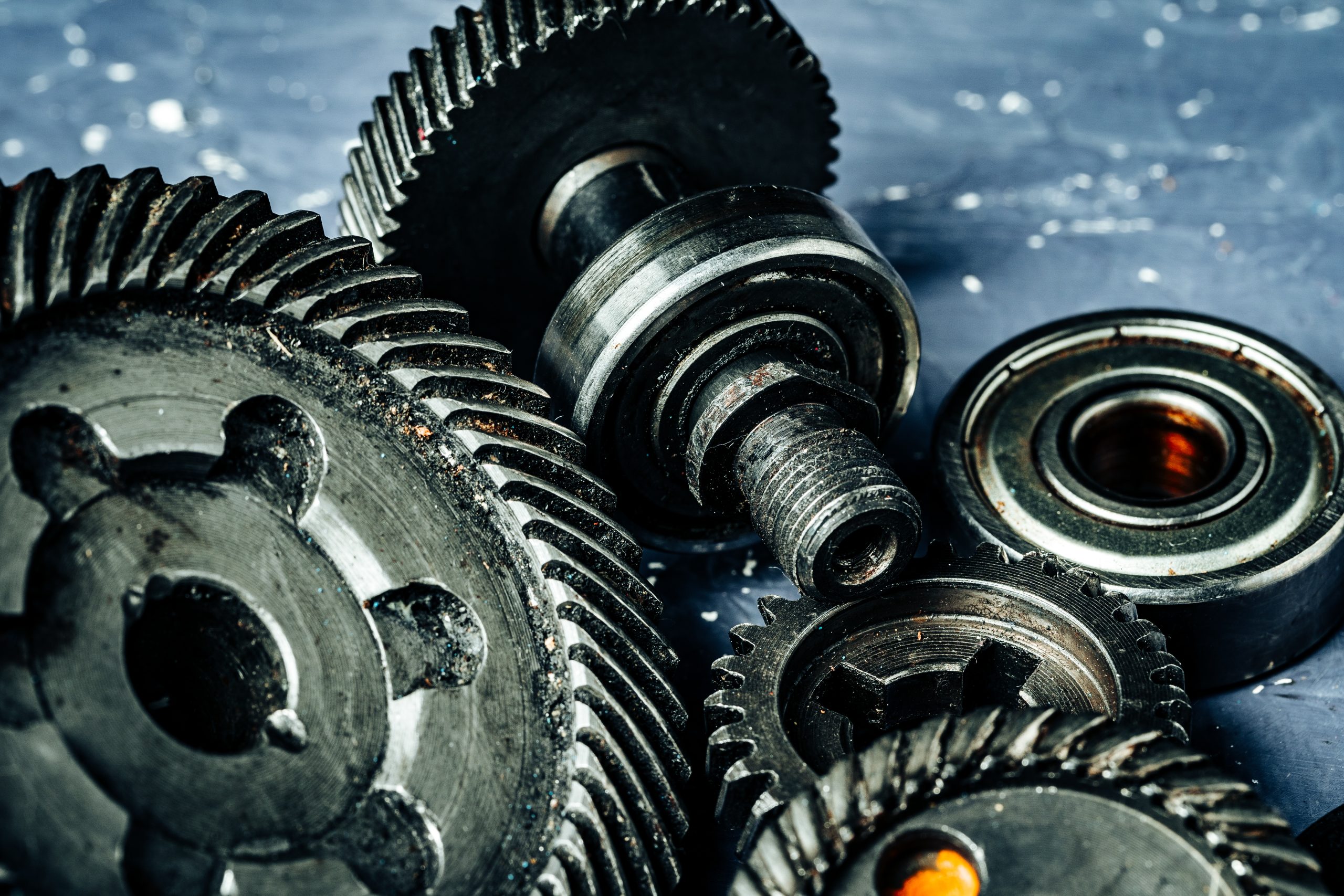

Stick-slip ger inte bara ett obehagligt ljud och ryckig rörelse; det kan få flera negativa följder för maskinen och arbetet. För det första skapar ryckiga rörelser och vibrationer mekaniska chocklaster på komponenterna. Den ojämna belastningen kan leda till ökat slitage på lager, kugghjul och infästningar. Över tid minskar detta svängmekanismens livslängd och kan orsaka glapp eller till och med haveri i svängkransen. För operatören innebär stick-slip ofta driftstopp för felsökning och extra underhållskostnader, liksom produktionsbortfall när maskinen måste stå still. Problemet kan således bli både kostsamt och tidsödande att hantera.
För det andra påverkar stick-slip kontrollen och säkerheten. En maskin som svänger ryckvis är svår att manövrera precist. Operatören kan få svårt att positionera en last eller plattform exakt, eftersom rörelsen tenderar att antingen fastna eller göra ett hastigt språng förbi målet. Detta utgör en säkerhetsrisk – lasten i en kran kan börja pendla okontrollerat vid en plötslig ryckig rörelse, och en arbetsplattform kan upplevas instabil. I värsta fall kan oförutsägbara rörelser leda till tillbud eller olyckor om personer eller utrustning överraskas av rycken. Dessutom tvingas man ofta köra långsammare och försiktigare, vilket minskar produktiviteten.
Hur motverkar ni stick-slip?
För att motverka stick-slip behöver man tekniskt angripa grundorsaken – minska friktionsvariationerna och den elasticitetsdrivna oscillationen i systemet. I praktiken finns flera åtgärder:
- Smörjning: Korrekt och kontinuerlig smörjning är avgörande. En stabil smörjning mellan glidande ytor minskar skillnaden mellan statisk och dynamisk friktion. Att använda högkvalitativa smörjmedel som behåller viskositet under belastning är viktigt för att undvika “torrfriktion” som orsakar ryck. Regelbunden tillsyn av smörjnivå och byte av fett/olja enligt rekommendation säkerställer att friktionsförhållandena förblir optimala.
- Kugghjulsdesign: En konstruktionslösning är att öka snäckväxelns verkningsgrad genom smart utformning. Till exempel kan en snäckskruv med dubbla gängor (tvåstartad snäcka) användas istället för en enkelgängad. Detta ökar snäckans stigningsvinkel (helixvinkel) och sänker friktionsvinkeln i ingreppet, vilket gör att snäckhjulet hellre glider än nyper fast vid rotation. Högre verkningsgrad (>50 %) betyder att mindre energi förloras i friktion och att rörelsen blir mjukare utan stick-slip-ryck. En väldesignad Slew Drive har optimerad kuggeometri för att minimera risken för stick-slip.
- Struktur och montering: Även den omgivande strukturen bör beaktas. En styv och plan infästning av svängdrivningen minskar oönskad elasticitet och snedbelastning. Om maskinen är fordonsmonterad bör man undvika kraftig lutning – som nämnts kan stick-slip lättare inträffa om basfordonet står mer än ~5° lutat. Korrekt justering av spel (backlash) i växeln vid installation är också viktigt; onödigt glapp kan förvärra ryckigheten. Generellt gäller att precision i montage och regelbunden kontroll av kritiska skruvförband hjälper till att hålla systemet stabilt.
-
Användning av högkvalitativ svängdrift: Den mest effektiva lösningen är ofta att byta till en högkvalitativ Slew Drive som är konstruerad för att eliminera stick-slip. Moderna prefab-svängdrifter finns att köpa som kompletta enheter och kan ersätta äldre, slitna eller underdimensionerade svängverk. En sådan enhet integrerar lager och drivning i ett optimerat paket som ger jämn gång.
Bengtssons Maskin erbjuder exempelvis tyskprecisionstillverkade Slew Drives som rör sig mjukt utan stick-slip-effekt. Genom att investera i en kvalitetsdrivning kan man således tekniskt designa bort problemet istället för att enbart försöka åtgärda symptomen.
Varför Bengtssons Maskins slew Drives löser stick-slip-problemet?
Bengtssons Maskin samarbetar med leverantören IMO USA Corp för att leverera högkvalitativa slew drives till nordiska marknaden. Dessa slew drives är utvecklade med fokus på att hantera variationer i friktion och belastning utan ryck. Bengtssons Maskins Slew Drives är optimerade på samtliga dessa punkter för att ge en stabil, ryckfri rotation. Några framträdande tekniska egenskaper är:
Hög lastkapacitet och momentstyrka: Slew Drives från Bengtssons Maskin klarar vridmoment från 3 280 Nm till 446 500 Nm samt höga axial-, radial- och tiltmoment. Denna kapacitet ger god säkerhetsmarginal mot överbelastning och reducerar risken för stick-slip.
Effektiv kugghjulsutformning: Helikal snäckväxel med dubbla gängor ger hög verkningsgrad och låg friktion. Det möjliggör mjuk och kontrollerad rotation utan ryck, samt högt moment i förhållande till enhetens storlek.
Sluten konstruktion med tätningar: Enheterna är helt inkapslade och utrustade med flera tätningar som skyddar mot smuts, fukt och fettläckage. Detta minskar slitage, skyddar smörjfilmen och reducerar underhållsbehovet.
Optimerade materialval: Snäckskruven tillverkas i härdat stål, snäckhjulet i brons med låg friktion. Lagren består av härdade rull- eller kulkransar, vilket säkerställer lång livslängd under höga belastningar.
Anpassad smörjning: Varje enhet levereras med rätt typ och mängd fett beroende på driftmiljö. Rätt smörjfilm minimerar friktionsvariationer och förhindrar stick-slip, samtidigt som värmeutveckling undviks.
Kompakt och skyddad enhet: En komplett Slew Drive innehåller integrerat svängkranslager och snäckväxel, inkapslad i ett robust hölje för skydd och långvarig driftsäkerhet.
Tack vare ovanstående konstruktionsegenskaper kan Bengtssons Maskins Slew Drives ge en jämn och kontrollerad rotation utan stick-slip även under krävande förhållanden. Många användare som ersatt enklare svängverk med dessa högkvalitativa enheter märker omedelbart skillnaden i form av mjukare rörelser, förbättrad precision och mindre stillestånd på grund av underhåll.
I och med att problem med ryck och vibrationer försvinner kan operatören arbeta tryggare och mer effektivt. För maskinägaren innebär det längre livslängd på utrustningen och lägre totalkostnad över tid, då skador och slitage minskar.
Genom att förstå fenomenet och satsa på tekniska lösningar som högkvalitativa Slew Drives går det att eliminera problemet vid källan. Slutresultatet blir en maskin som svänger mjukt, precist och säkert, med längre livslängd på komponenterna. Om du vill förbättra prestanda och driftsäkerhet i din utrustning, tveka inte att kontakta oss på Bengtssons Maskin – vi erbjuder gärna rådgivning och rätt Slew Drive-lösning för ditt behov.
